第一章 数字逻辑概论

1-1 数字信号与数字电路

1-1-1 试按教材表1.1.1所列的数字集成电路的分类为依据，指出下列IC器件属于何种集成度器件：（1）微处理器；（2）计数器；（3）加法器；（4）逻辑门；（5）4兆位存储器。

解：由教材表1.1.1可知，（1）、（5）属于超大规模集成电路；（2）、（3）属于中规模集成电路；（4）属于小规模集成电路。

1-1-2 一数字信号波形如题1-1-2图所示，试问该波形所代表的二进制数是什么?

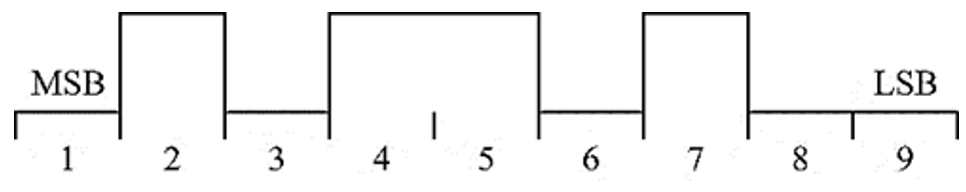

题1-1-2图

解：由题1-1-2图可得，所代表的二进制数的最高位（MSB）在该波形的最左边，最低位（LSB）在该波形的最右边，低电平表示0，高电平表示1。因此，该波形所代表的二进制数为010110100。

1-1-3 试绘出下列二进制数的数字波形，设二进制数为串行方式，从左到右逻辑1的电压为5 V，逻辑0的电压为0 V。

（1）001100110011 （2）0111010 （3）1111011101

解：0表示低电平，1表示高电平，且左高位右低位，则数字波形如题1-1-3解图所示。

……

内容来源	康华光《电子技术基础》（第6版）笔记和课后答案

康华光《电子技术基础-模拟部分》（第6版）课后习题答案详解 【完整内容点击文中链接获取】

第一章 绪 论

1-2 信号的频谱

1-2-1 写出下列正弦波电压信号的表达式（设初始相角为零）：

（1）峰-峰值10V，频率10kHz；

（2）有效值220V，频率50Hz；

（3）峰-峰值100mV，周期1ms；

（4）峰-峰值0.25V，角频率1000rad/s。

解：正弦波电压表达式为：v（t）＝V_msin（ωt＋θ），其中，θ＝0。

（1）由已知条件得：ω＝2πf＝2π×10×10³＝2π×10⁴rad/s，V_m＝10/2＝5V；则有v（t）＝5sin（2×10⁴πt）（V）。

（2）已知条件f＝50Hz，则ω＝2πf＝2π×50＝100πrad/s，有效值为220V，最大值为有效值的√2倍，则有v(t)=220√2sin(100πt)(V)。

（3）由已知条件得：V_m＝0.1/2＝0.05V，ω＝2π/T＝2π/（0.001）＝2π×10³rad/s；

则有v（t）＝0.05sin（2×10³πt）（V）。

（4）由已知条件得：V_m＝0.25/2＝0.125V，ω＝1000rad/s；则有v（t）＝0.125sin（10³t）（V）。

1-2-2 题1-2-2图所示的方波电压信号加在一个电阻R两端，试用公式

计算信号在电阻上耗散的功率；然后根据

分别计算方波信号的傅里叶展开式中直流分量、基波分量、三次谐波分量在电阻上耗散的功率，并计算这3个分量在电阻上耗散功率之和占电阻上总耗散功率的百分比。

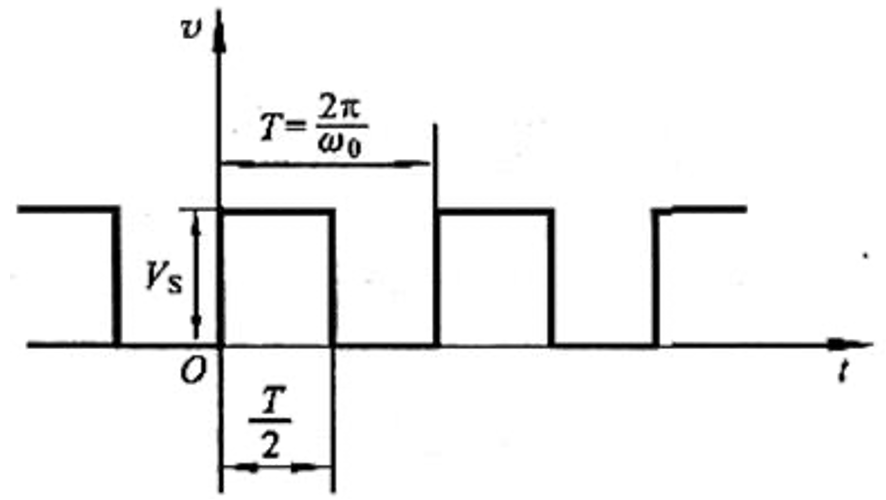

题1-2-2图 方波的时域表示

解：（1）方波信号在电阻上耗散的功率为：

（2）由方波信号的傅里叶表达式

可知直流分量、基波分量、三次谐波分量分别为，故有
