杨可桢《机械设计基础》（第7版）笔记和课后习题（含考研真题）详解

1．整理名校笔记，浓缩内容精华。在参考了国内外名校名师讲授该教材的课堂笔记基础上，复习笔记部分对该章的重难点进行了整理，因此，本书的内容几乎浓缩了该教材的知识精华。
2．解析课后习题，提供详尽答案。本书参考了该教材的国内外配套资料和其他教材的相关知识对该教材的课（章）后习题进行了详细的分析和解答，并对相关重要知识点进行了延伸和归纳。
3．挑选考研真题，总结出题思路。本书挑选了部分名校的相关考研真题，总结出题思路，有利于强化对重要知识点的理解。
立即阅读 >>


杨可桢《机械设计基础》（第7版）笔记和课后习题（含考研真题）详解 【完整内容点击文中链接获取】


1-1至1-4 绘出图示（图1-2-1～图1-2-4）的机构运动简图。

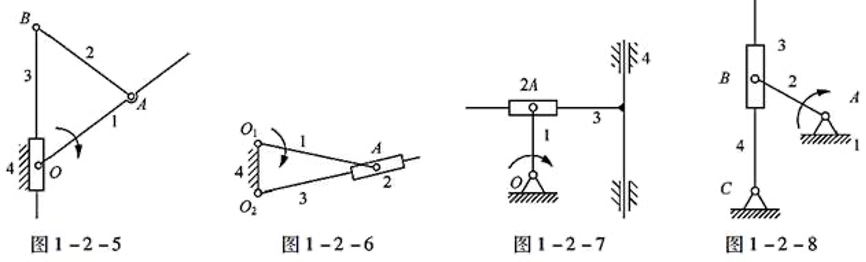

答：机构运动简图分别如图1-2-5～图1-2-8所示。

1-5至1-13 指出（图1-2-9～图1-2-17）机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度。

解：（1）图1-2-9所示机构的自由度为

F＝3n－2PL－PH＝3×7－2×10－0＝1

（2）图1-2-10中，滚子1处有一个局部自由度，则该机构的自由度为

F＝3n－2PL－PH＝3×6－2×9－0＝0

（3）图1-2-11中，滚子1处有一个局部自由度，则该机构的自由度为

F＝3n－2PL－PH＝3×8－2×11－1＝1

（4）图1-2-12所示机构的自由度为

F＝3n－2PL－PH＝3×8－2×11－0＝2

（5）图1-2-13所示机构的自由度为

F＝3n－2PL－PH＝3×6－2×8－1＝1

（6）图1-2-14中，滚子1处有一个局部自由度，则该机构的自由度为

F＝3n－2PL－PH＝3×4－2×5－1＝1

（7）图1-2-15中，滚子1处有一个局部自由度，A处为三个构件汇交的复合铰链，移动副B、B′的其中之一为虚约束。则该机构的自由度为

F＝3n－2PL－PH＝3×9－2×12－2＝1

（8）图1-2-16中，A处为机架、杆、齿轮三构件汇交的复合铰链。则该机构的自由度为

F＝3n－2PL－PH＝3×4－2×4－2＝2

（9）图1-2-17所示机构的自由度为

F＝3n－2PL－PH＝3×3－2×3＝3



内容来源 杨可桢《机械设计基础》（第7版）课后习题答案




1-14 求出图1-2-18导杆机构的全部瞬心和构件1、3的角速比。

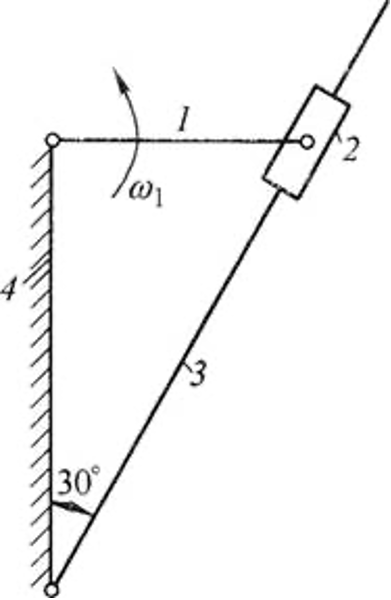

图1-2-18 导杆机构

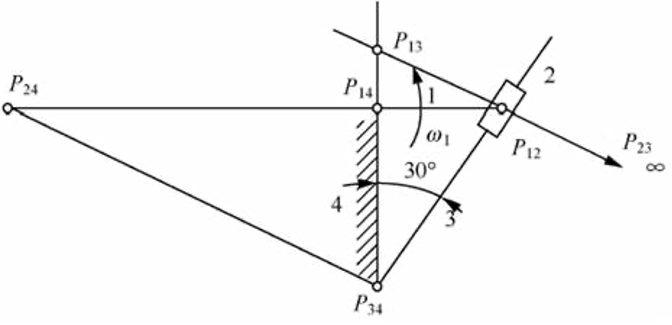

解：该导杆机构的全部瞬心如图1-2-19所示。

图1-2-19

由可得，杆件1、3的角速比：。

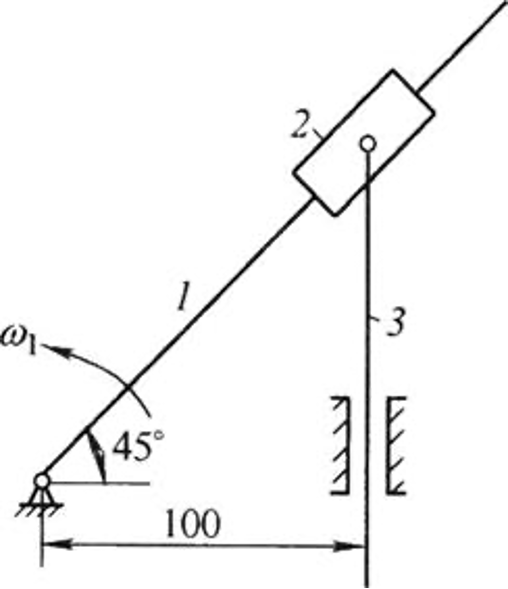

1-15 求出图1-2-20正切机构的全部瞬心。设ω1＝10rad/s，求构件3的速度ν3。

图1-2-20 正切机构

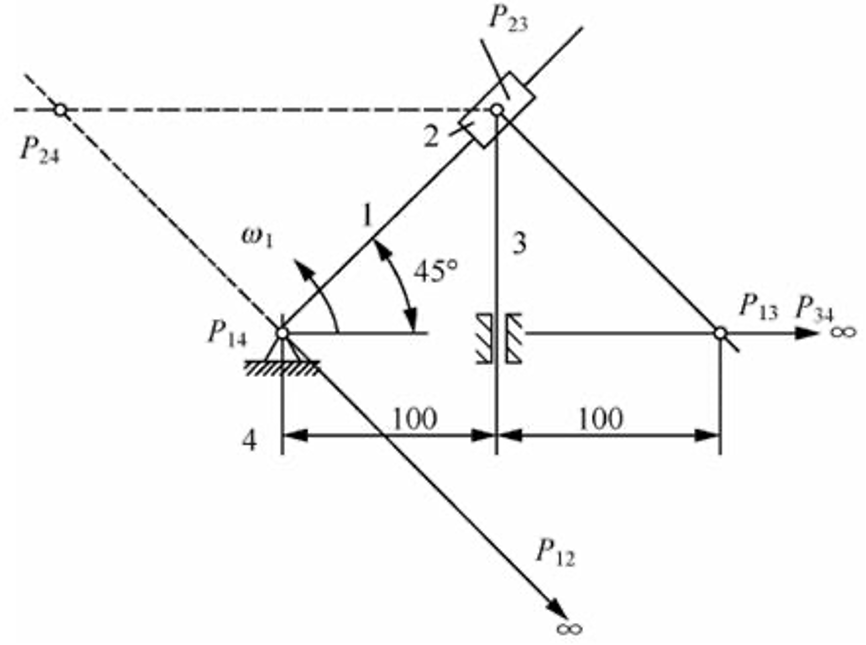

解：该正切机构的全部瞬心如图1-2-21所示。

由可得构件3的速度

v3=𝝎1P14P13=10x200mm/s=2000mm/s=2m/s

方向垂直向上。

图1-2-21


……
