1-1 数字信号与数字电路

1-1-1 试按教材表1.1.1所列的数字集成电路的分类为依据，指出下列IC器件属于何种集成度器件：（1）微处理器；（2）计数器；（3）加法器；（4）逻辑门；（5）4兆位存储器。

解：由教材表1.1.1可知，（1）、（5）属于超大规模集成电路；（2）、（3）属于中规模集成电路；（4）属于小规模集成电路。

1-1-2 一数字信号波形如题1-1-2图所示，试问该波形所代表的二进制数是什么?

题1-1-2图

解：由题1-1-2图可得，所代表的二进制数的最高位（MSB）在该波形的最左边，最低位（LSB）在该波形的最右边，低电平表示0，高电平表示1。因此，该波形所代表的二进制数为010110100。

1-1-3 试绘出下列二进制数的数字波形，设二进制数为串行方式，从左到右逻辑1的电压为5 V，逻辑0的电压为0 V。

（1）001100110011 （2）0111010 （3）1111011101

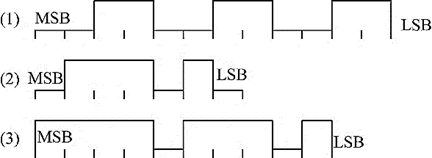

解：0表示低电平，1表示高电平，且左高位右低位，则数字波形如题1-1-3解图所示。

题1-1-3解图

内容来源：

康华光《电子技术基础-数字部分》（第6版）笔记和课后习题（含考研真题）详解


扫码在手机上做题

1-1-4 一周期性数字波形如题1-1-4图所示，试计算：（1）周期；（2）频率；（3）占空比。

题1-1-4图

解：由题1-1-4图可知该波形为周期性数字波形，则有

（1）两相邻上升沿之差为周期：T＝11 ms－1 ms＝10 ms。

（2）频率为周期的倒数：f＝1/T＝100 Hz。

（3）占空比为高电平脉冲宽度与周期的百分比：

1-2 数制

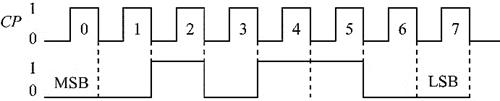

1-2-1 一数字波形如题1-2-1图所示，时钟频率为4 kHz，试确定：

（1）它所表示的二进制数；（2）串行方式传送8位数据所需要的时间；（3）以8位并行方式传送数据时需要的时间。

题1-2-1图

解：（1）该波形所代表的二进制数为00101100。

（2）串行方式传送1位数据1个时钟周期，因此，串行方式传送8位数据共需要8个时钟周期，t＝8×T＝8×（1/f）＝2 ms。

（3）8位并行方式传送数据时，每个时钟周期可以同时并行传送8位数据，因此，传送8位数据共需要1个时钟周期，t＝T＝1/f＝0.25 ms。

1-2-2 将下列二进制数转换为十进制数：

（1）（1011）_B（2）（10111）_B（3）（101101）_B（4）（1001011）_B

解：二进制数转换为十进制数的方法：将每一位二进制数与其位权（整数部分从右到左的第n位二进制数的位权为2^n－1）相乘，然后相加便得相应的十进制数。

（1）（1011）_B＝1×2³＋1×2¹＋1×2⁰＝（11）_D

（2）（10111）_B＝1×2⁴＋1×2²＋1×2¹＋1×2⁰＝（23）_D

（3）（101101）_B＝1×2⁵＋1×2³＋1×2²＋1×2⁰＝（45）_D

（4）（1001011）_B＝1×2⁶＋1×2³＋1×2¹＋1×2⁰＝（75）_D

1-2-3 将下列二进制数转换为十进制数：

（1）（0.101）_B（2）（0.0011）_B（3）（0.10101）_B（4）（0.100111）_B

解：二进制小数转换为十进制数的方法：将每一位二进制数与其位权（小数部分，小数点后从左到右的第n位二进制数的位权为2^－n）相乘，然后相加便得相应的十进制数。

（1）（0.101）_B＝1×2^－1＋1×2^－3＝（0.625）_D

（2）（0.0011）_B＝1×2^－3＋1×2^－4＝（0.1875）_D

（3）（0.10101）_B＝1×2^－1＋1×2^－3＋1×2^－5＝（0.65625）_D

（4）（0.100111）_B＝1×2^－1＋1×2^－4＋1×2^－5＋1×2^－6＝（0.609375）_D
